Тарельчатый дюбель - это специализированный крепеж, предназначенный для прочной фиксации теплоизоляционных материалов к основаниям стен, таким как бетон, полнотелый и пустотелый кирпич, керамзитобетон и газосиликат.
Из широкого ассортимента тарельчатых дюбелей ЕКТ, сегодня мы рассмотрим линейку DTI-10 с металлическим гвоздем и термоголовкой. Эта серия представляет собой усовершенствованный вариант популярных моделей DTM-N и DTM-UZ, обеспечивая еще более надежное и эффективное крепление теплоизоляции.

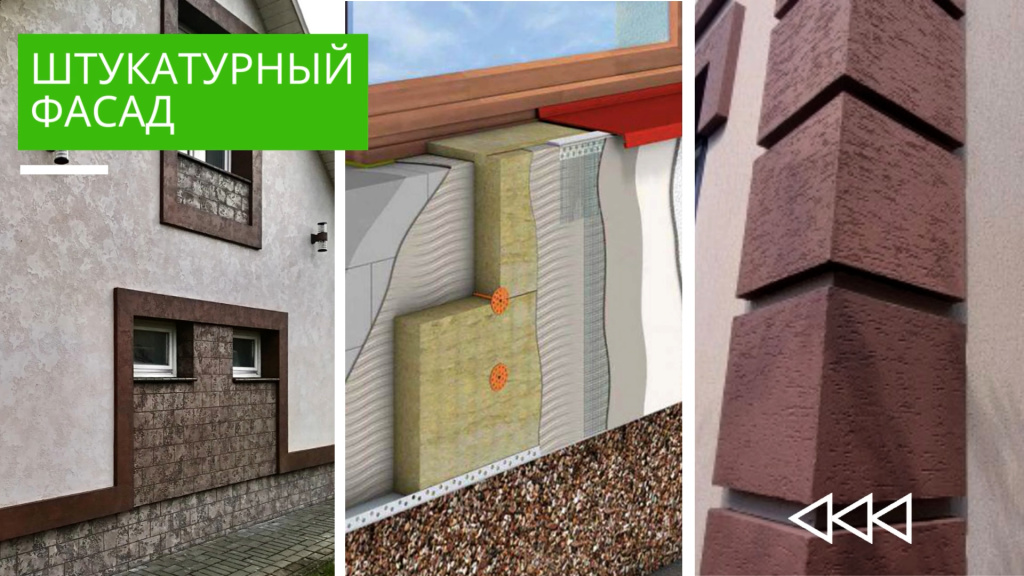

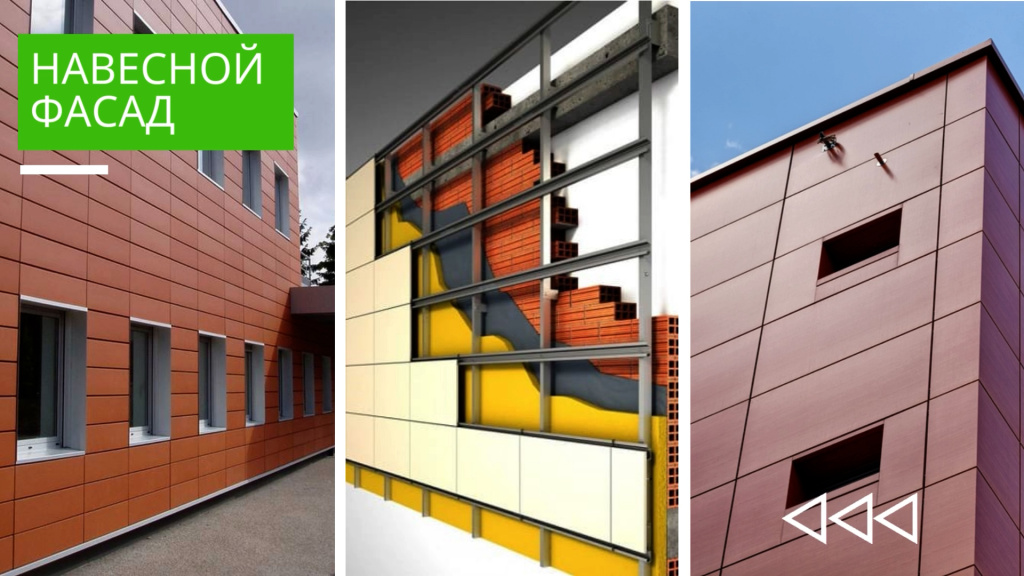

DTI-10 оптимально подходит для крепления теплоизоляционных материалов в устройстве навесных фасадных систем, но может применяться и в легких штукатурных системах утепления. Если говорить про профессиональное применение, то для штукатурных фасадов следует использовать тарельчатый дюбель DT-8T c высокоэффективной термоголовой, а для навесных DTI-10.

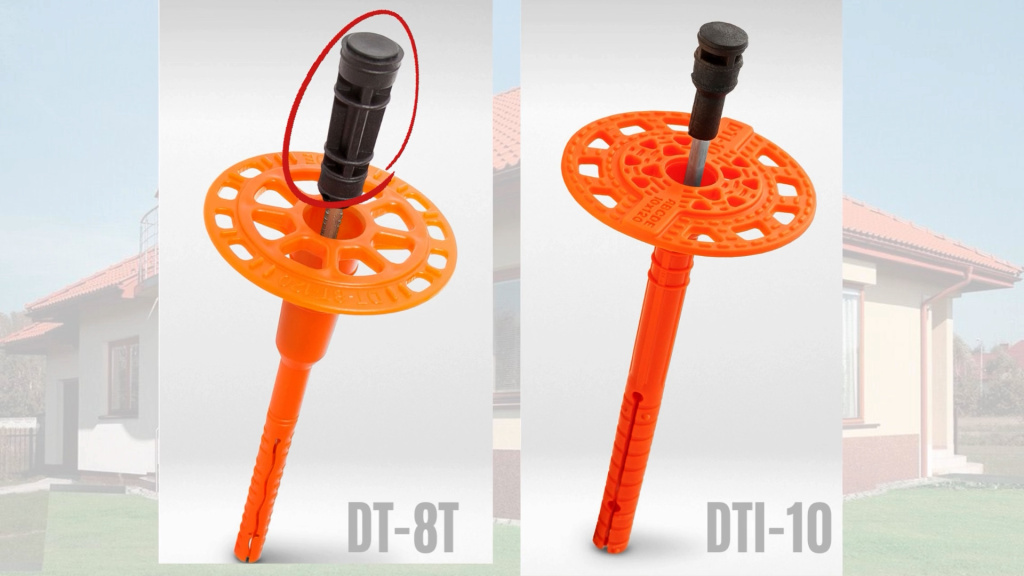

Такое позиционирование обосновано высотой термоголовки. DTI-10 оснащен стандартной термоголовкой, которая идеально подходит для использования в вентилируемых фасадных системах. В свою очередь, тарельчатый дюбель DT-8T имеет увеличенную в 4 раза термоголовку из материала с низкой теплопроводностью, что в сочетании с воздушными карманами позволяет минимизировать потери тепла в местах крепления дюбеля.

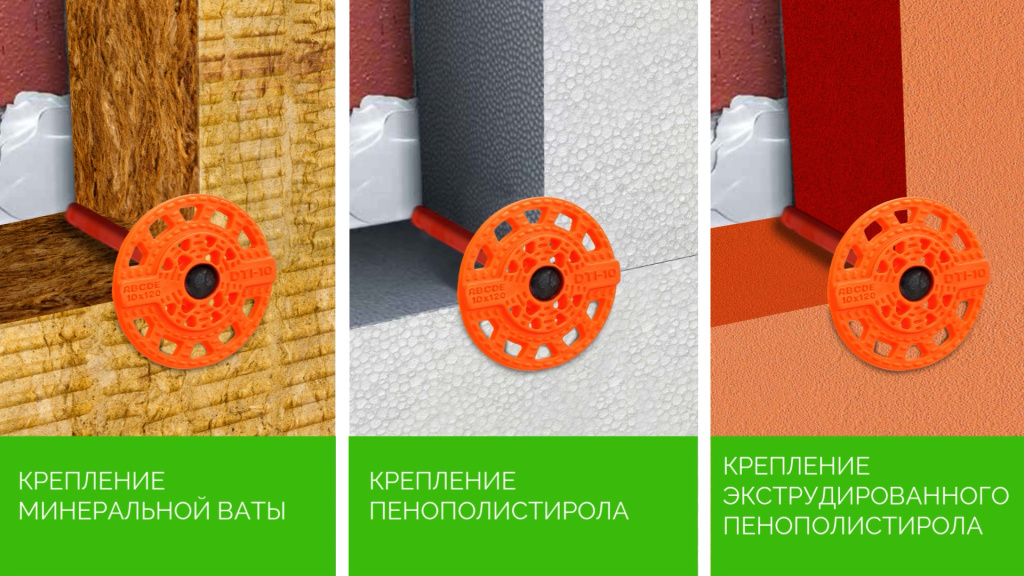

Тарельчатый дюбель DTI-10 подходит для крепления основных типов утеплителей стен, таких как минеральная вата, пенополистирол и экструдированный пенополистирол.
Конструкция дюбеля DTI-10
Конструкция тарельчатого дюбеля DTI-10 включает в себя несколько ключевых элементов:

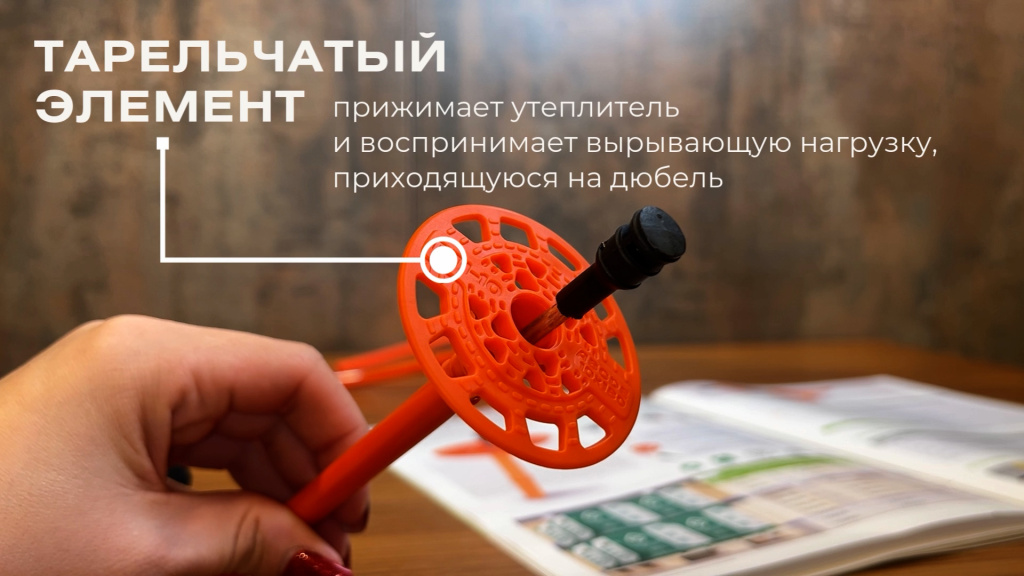

Тарельчатый элемент. Прижимает утеплитель и воспринимает вырывающую нагрузку, приходящуюся на дюбель.

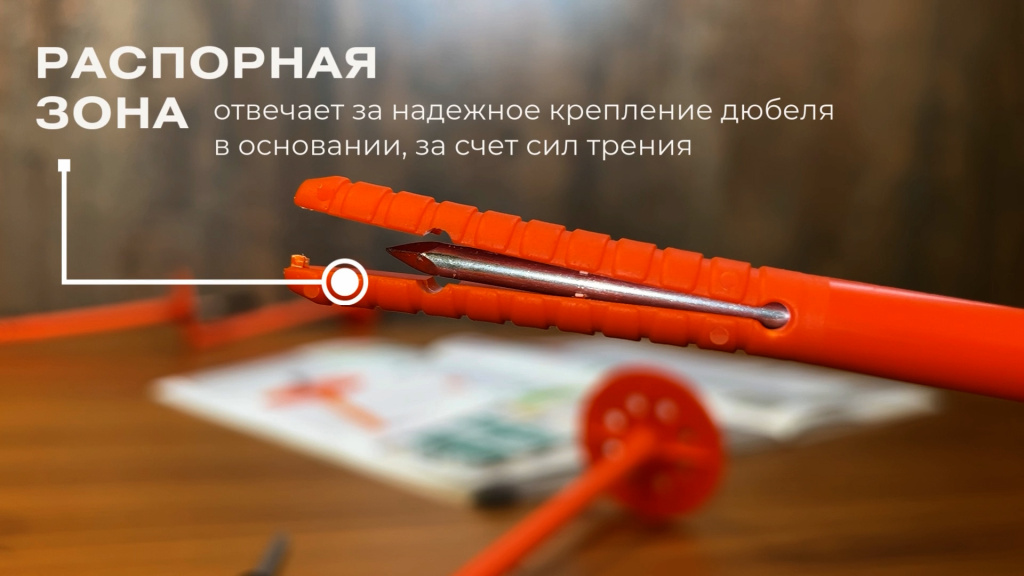

Распорная зона. Отвечает за надежное крепление дюбеля в основании, за счет сил трения.

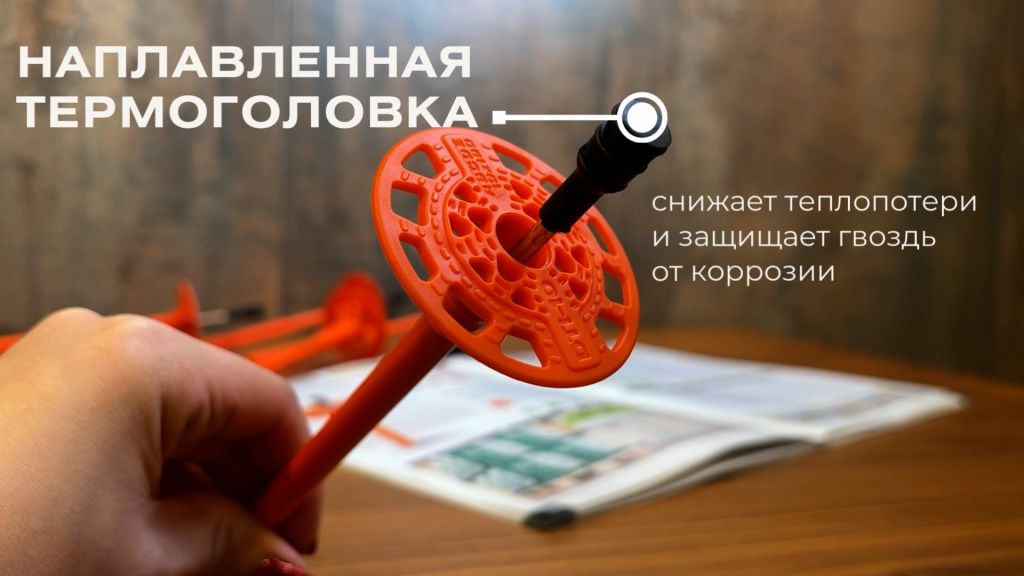

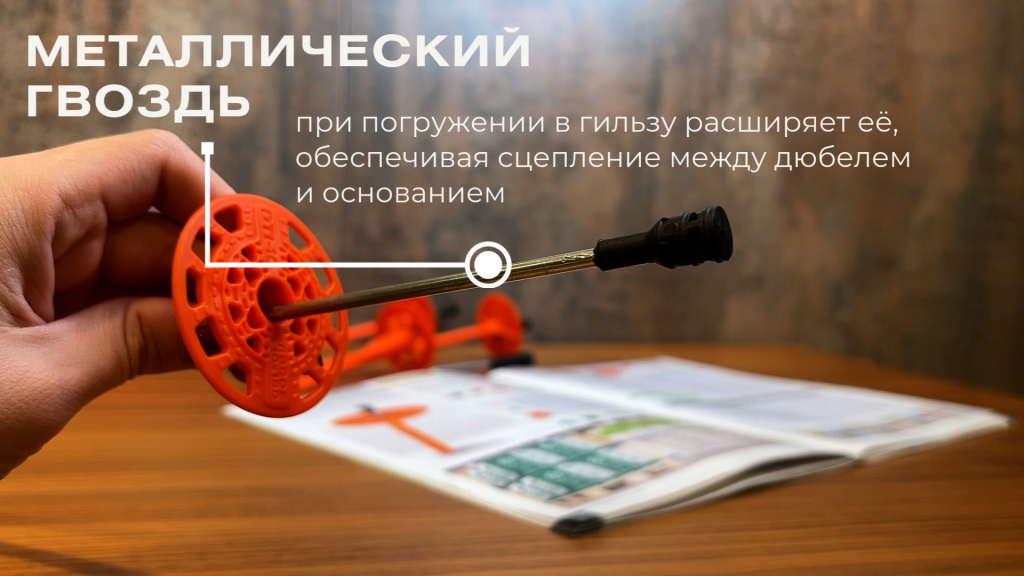

Металлический гвоздь с наплавленной термоголовкой. Гвоздь при погружении в гильзу расширяет её, обеспечивая сцепление между дюбелем и основанием. Наплавленная термоголовка снижает теплопотери и защищает гвоздь от коррозии.

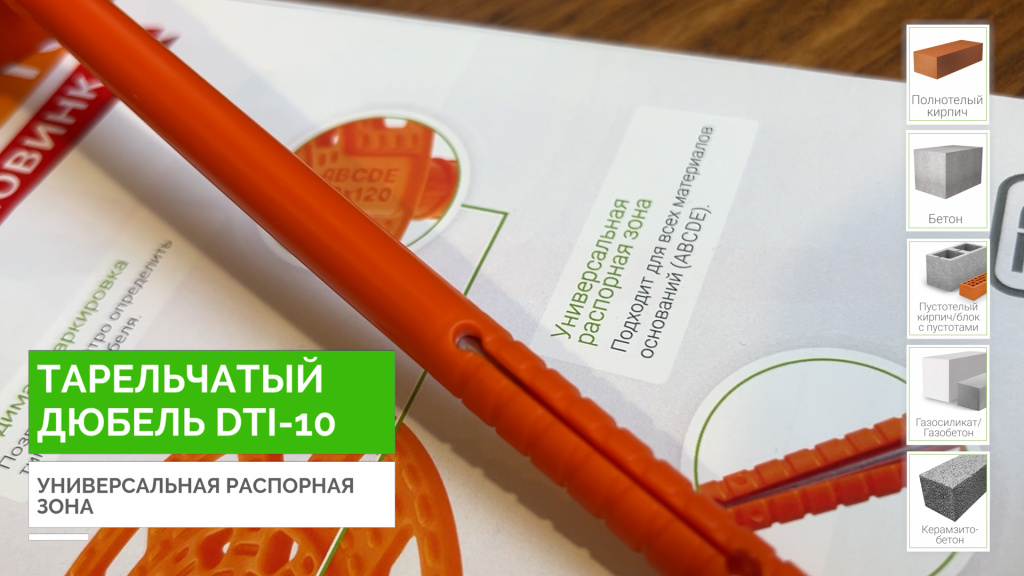

Универсальная распорная зона
Обновленная линейка DTI-10 имеет важное отличие от предыдущих моделей DTM-N и DTM-UZ — универсальную распорную зону. Ранее в линейке были дюбели с короткой распорной зоной (для монтажа в полнотелые материалы) и удлинённой распорной зоной (подходят для пустотелых и пористых материалов). Благодаря усовершенствованной конструкции распорной зоны, нагрузки на вырыв DTI-10 превышают показатели классической линейки на 20-30%. Теперь крепеж можно эффективно применять в самых разных материалах, что делает его универсальным решением.
Удобство использования

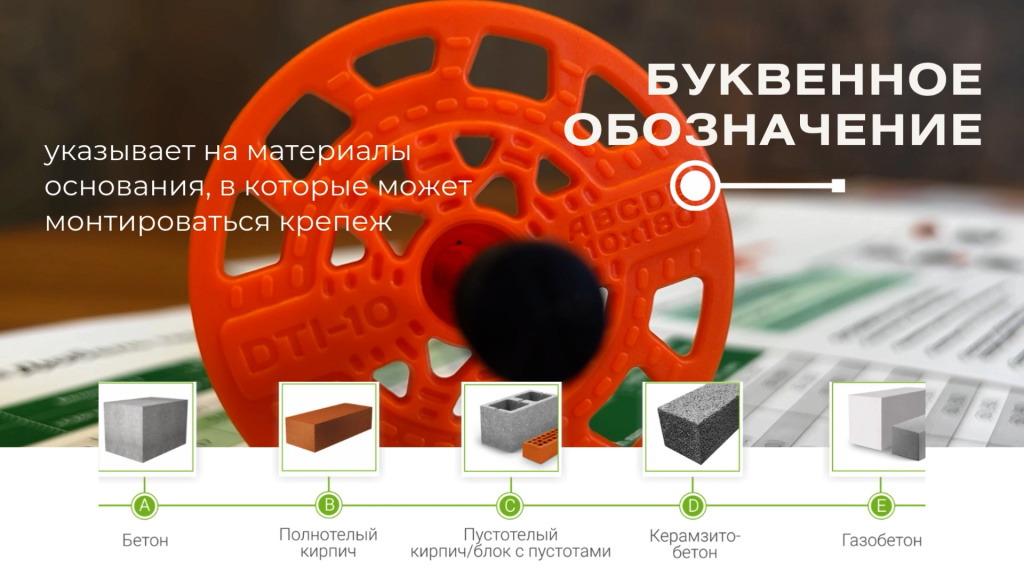

Обновленный дизайн с маркировкой на тарельчатом элементе позволяет быстро определить типоразмер дюбеля. Буквенное обозначение указывает на материалы основания, в которые может монтироваться крепеж.

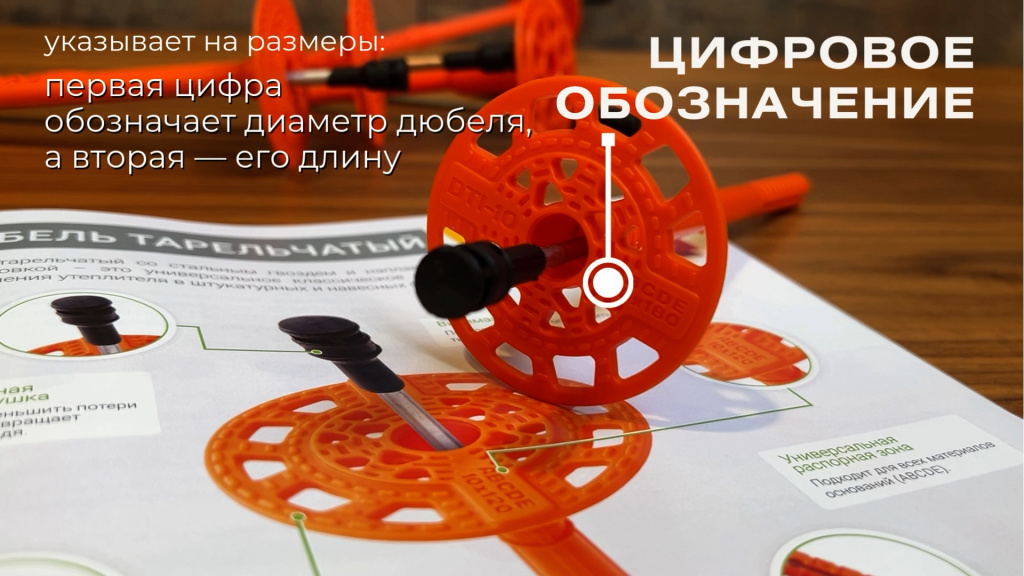

Цифровое обозначение на дюбеле указывает его размеры: первая цифра обозначает диаметр, вторая — длину. Это позволяет быстро подобрать подходящий вариант для конкретных условий монтажа.
Инструкция по установке
Для надежного крепления теплоизоляционного материала следуйте простым шагам:- Просверлите отверстие в основании через теплоизоляцию.
- Вставьте дюбель до плотного прилегания тарельчатого элемента к утеплителю.
- Забейте гвоздь в дюбель до упора.
- Проверьте положение крепежа – термоголовка гвоздя и тарельчатый элемент не должны выступать за плоскость утеплителя.
Подробную инструкцию, включая процесс нанесения клея и расчет количества дюбелей, смотрите на нашем YouTube-канале.
Сравнение нагрузок на вырыв

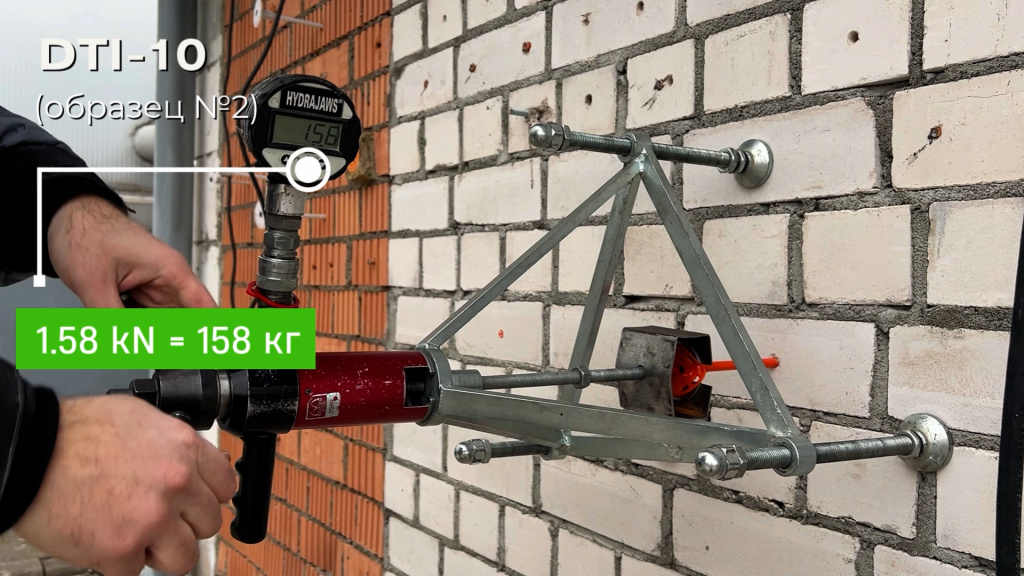

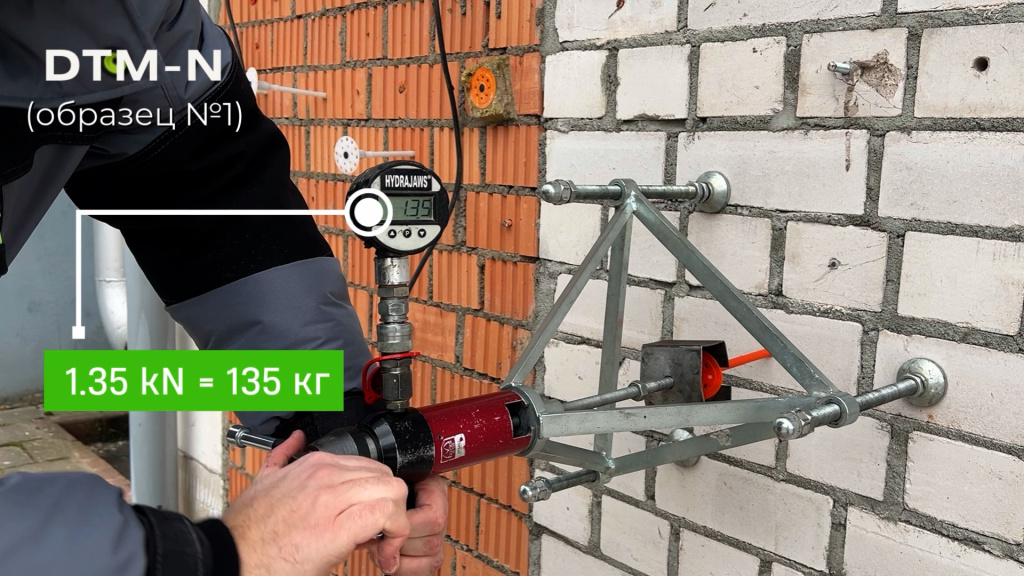

В ходе испытаний были использованы два образца крепежа: образец №1 — дюбель тарельчатый DTM-N с короткой распорной зоной и образец №2 — обновленный тарельчатый дюбель DTI-10. Оба крепежа были установлены в одинаковое основание (полнотелый кирпич).
Результаты испытаний показали, что образец №1 выдерживает нагрузку свыше 135 кг, в то время как образец №2 продемонстрировал способность выдерживать нагрузку более 150 кг.
Рекомендуем посмотреть видеоролик, в котором мы подробно рассказываем о преимуществах дюбелей
DTI-10, а также ознакомиться с результатами испытаний.
Результаты испытаний показали, что образец №1 выдерживает нагрузку свыше 135 кг, в то время как образец №2 продемонстрировал способность выдерживать нагрузку более 150 кг.
Рекомендуем посмотреть видеоролик, в котором мы подробно рассказываем о преимуществах дюбелей DTI-10, а также ознакомиться с результатами испытаний.
Таким образом, дюбель DTI-10 представляет собой надежное и универсальное решение для крепления теплоизоляционных материалов, обеспечивая высокую эффективность и простоту в использовании.
